我們知道，不論是CAD繪制的圖紙還是奧維中的地圖，均是有誤差的。因此，將CAD文件導入到奧維中可能會與實際位置不相吻合的情況。若出現這種情況我們將如何處理？

在奧維中，可通過設置校正參數、整體移動等方法對存在偏移的數據進行校正。

下面將分別對電腦端和手機端的數據校正進行說明。

★說明：若導入的數據整體偏移很大（超過1公里），請檢查坐標系是否設置正確。

1. 電腦端偏移數據校正

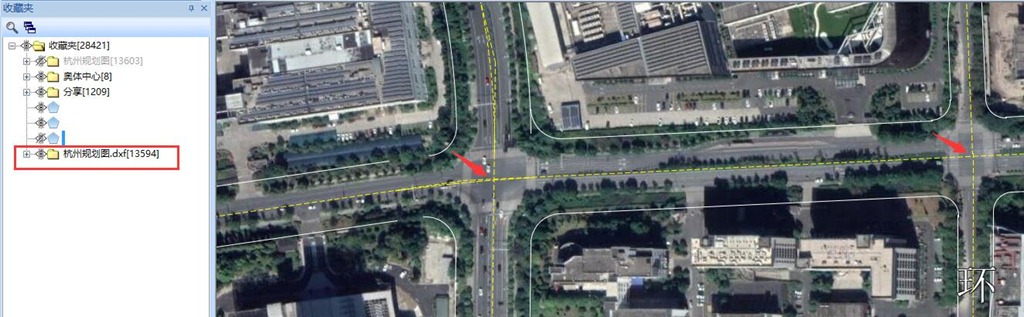

如下圖所示，導入的數據與影像底圖不完全吻合，存在一定的偏移。

1.1. 校正參數

在奧維中，可使用矩形工具測量x,y值的誤差。

點擊工具欄中的【矩形】按鈕，放大地圖，任意找一個位置進行測量，在當前導入的位置繪制第一個點，在實際位置繪制第二個點，彈出［圖形設置］窗口，點擊【添加到收藏夾】，即可完成繪制矩形。我們可以立馬看到這個位置的x偏移量和y偏移量。

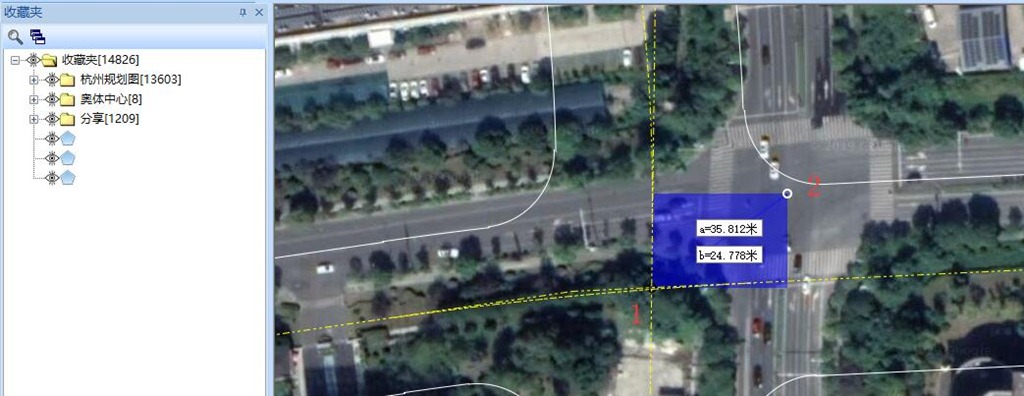

如下圖所示，標識“1”的位置應為道路交叉中心，即實際位置大致為標識“2”所處的位置。通過矩形，可以看到這些數據整體向西偏移了35.812米，向南偏移了24.778米。

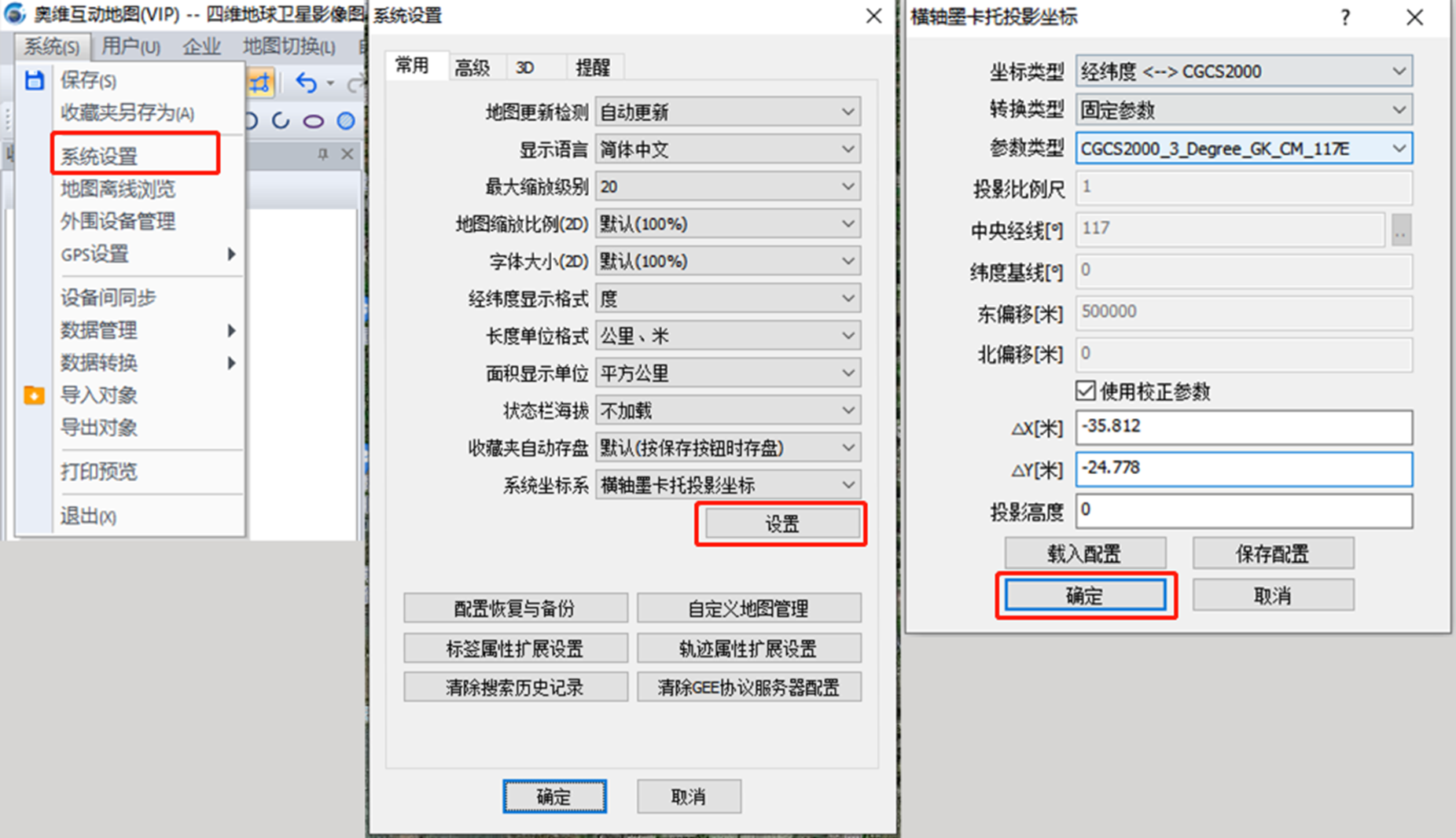

點擊［系統］菜單，點擊【系統設置】，點擊【系統坐標系】下拉框，選擇【橫軸墨卡托投影坐標】，點擊【設置】按鈕，進入［橫軸墨卡托投影坐標設置］窗口。

坐標類型及參數的設置保持不變，勾選【使用校正參數】，填寫△X和△Y。

★說明：向西偏移，△X加負號；向東偏移，△X為正；向北偏移，△Y量為正；向南偏移，△Y加負號。

設置完成后，點擊【確定】。

重新導入CAD文件。

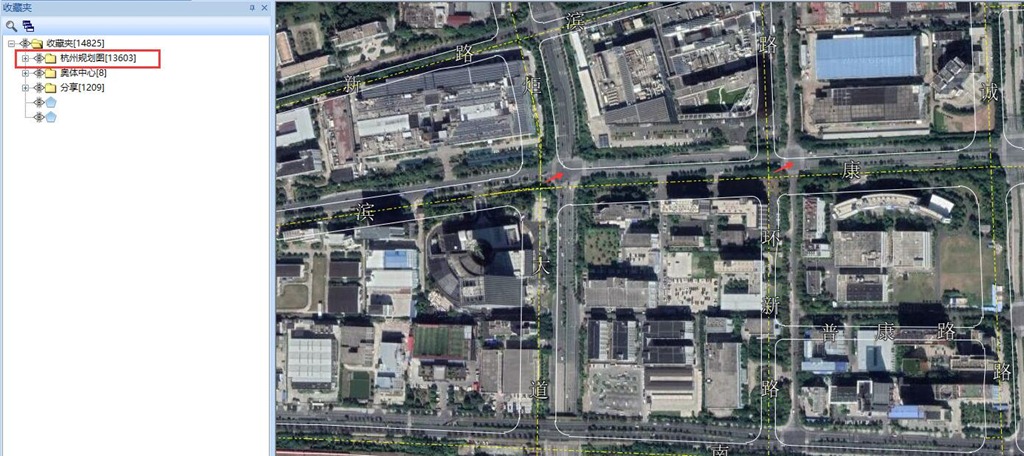

如下圖所示，設置校正參數后，再次導入數據基本與影像底圖吻合。

1.2. 整體移動

導入數據的偏移，通常是整體偏移，因此可以使用移動的方法將數據整體移動到準確的位置。

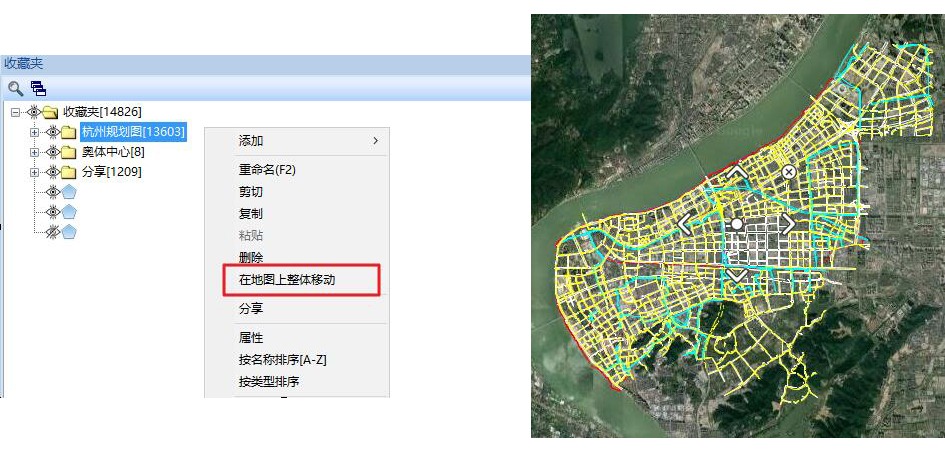

在收藏夾中選中所有數據（也可以選擇文件夾），點擊鼠標右鍵，點擊【在地圖上整體移動】，在地圖上會出現“上下左右”方向按鈕。

放大地圖。

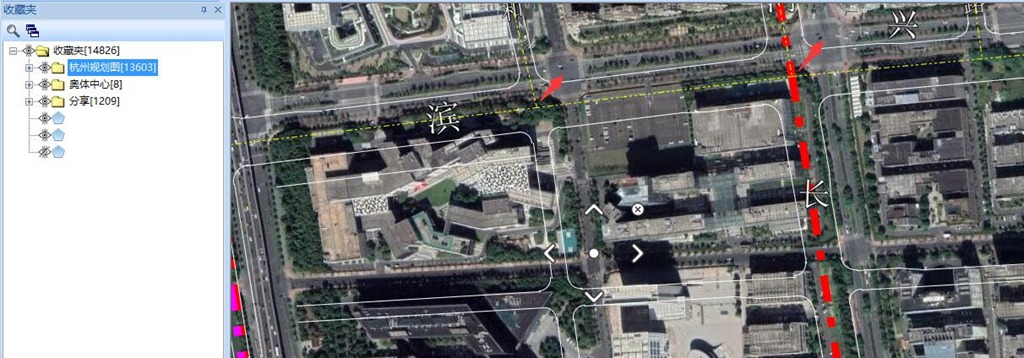

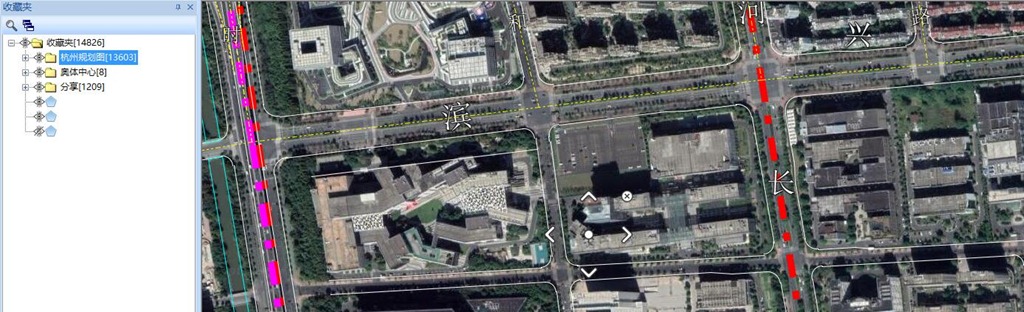

如下圖中的“箭頭”標識所示，該圖應整體向右上角移動才能和影像底圖吻合。

點擊“上、下、左、右”方向按鈕，可向上、向下、向左、向右移動數據；

點擊中心的“圓圈”按鈕，可整體拖動數據。

如下圖所示，通過整體移動數據，已達到和影像底圖基本吻合的效果。

2. 手機端偏移數據校正

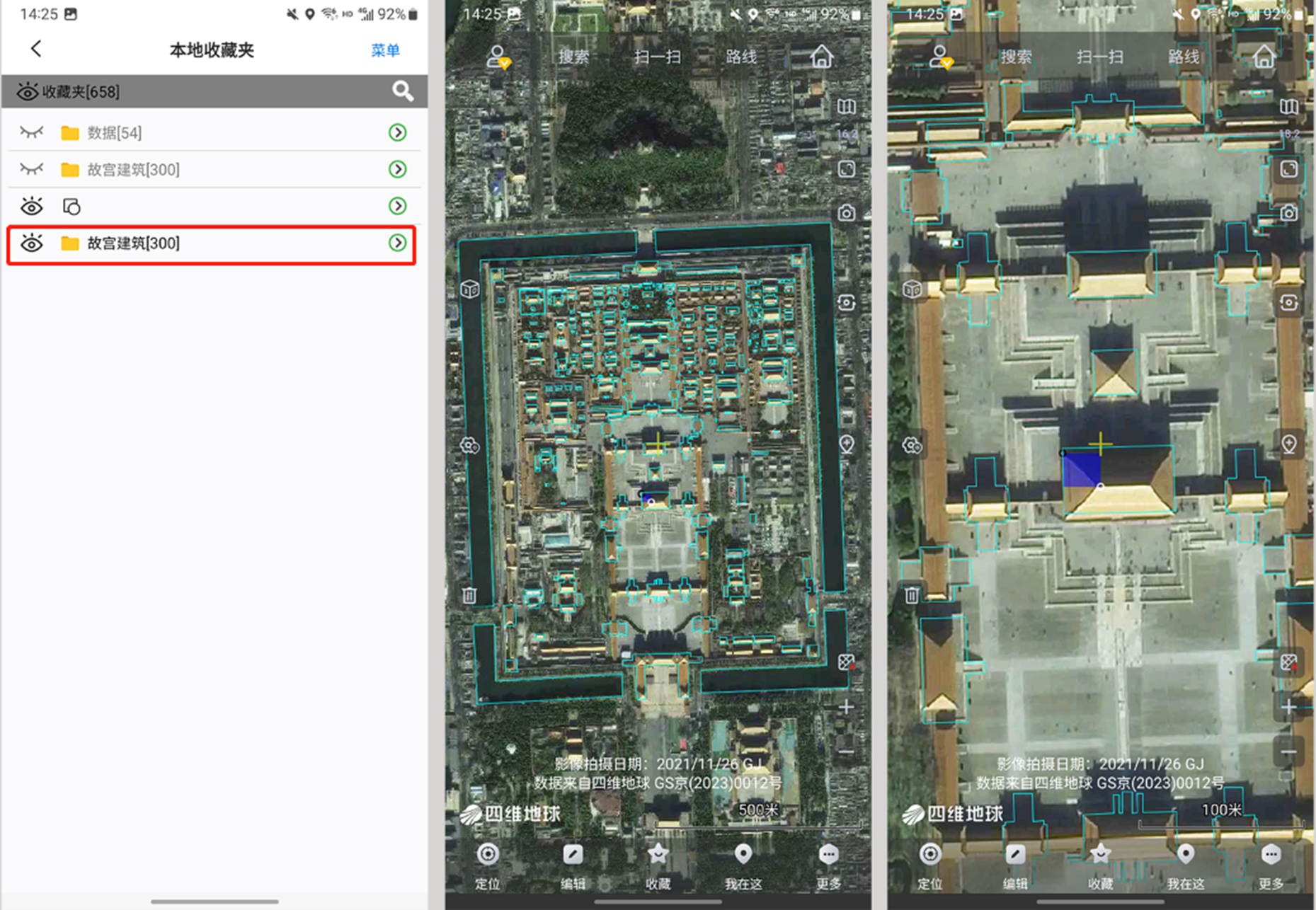

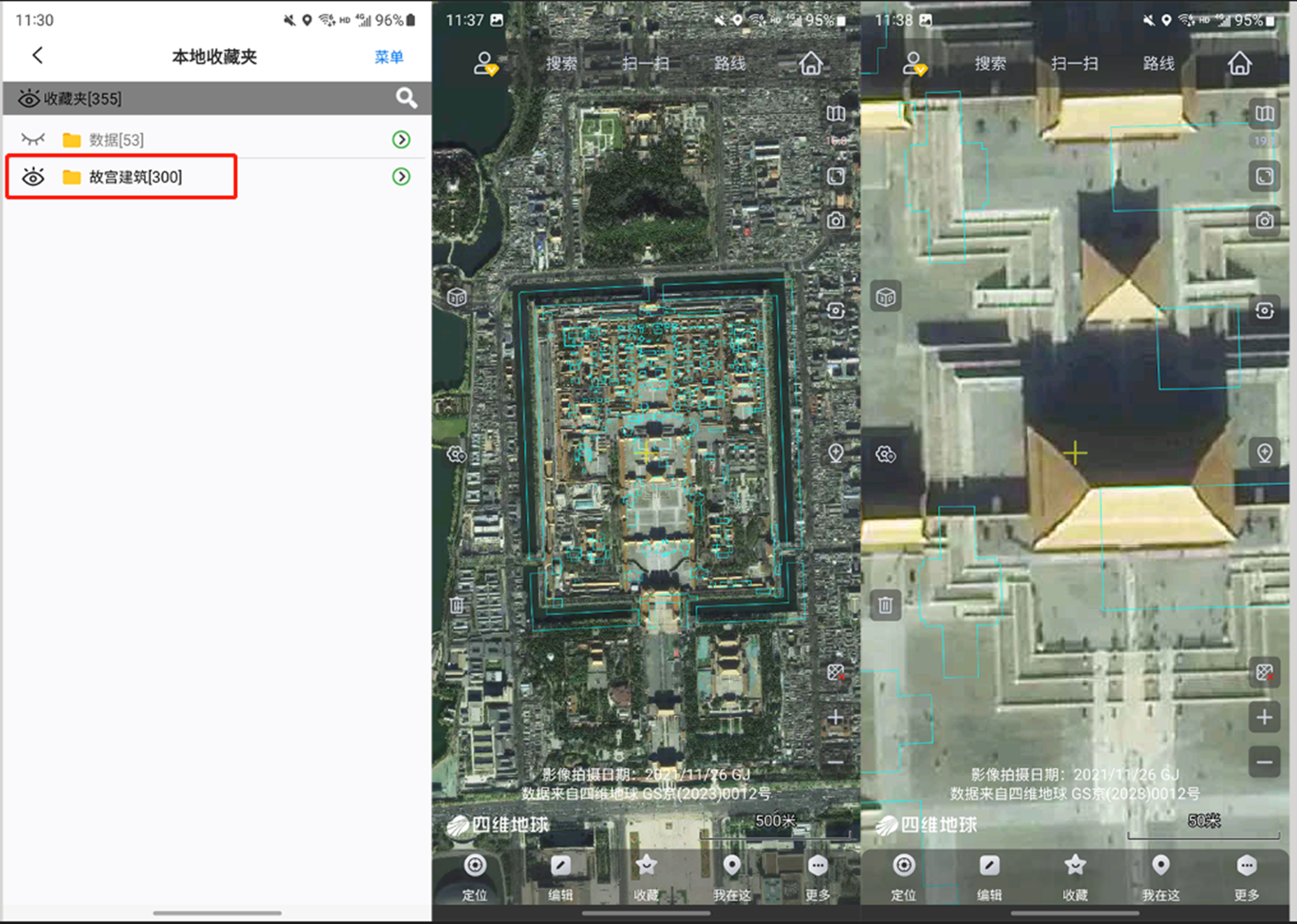

如下圖所示，導入的數據與影像底圖不完全吻合，存在一定的偏移。

2.1.校正參數

2.1.1.測量偏移量

和電腦端一樣，在手機端中測量偏移量也是通過矩形實現。

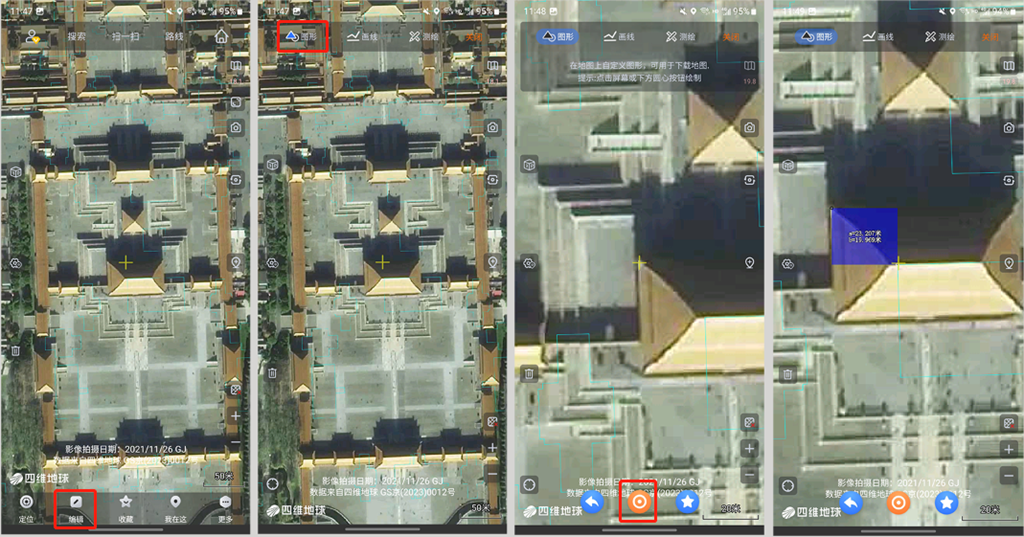

在主界面上，點擊【編輯】，點擊【圖形】，將十字光標移動至數據的某個位置（當前導入的位置，特征明顯）繪制第一個點，將光標移動至該點的實際的位置繪制第二個點，即可完成矩形的繪制。

繪制完矩形后，立即會顯示這個位置的x偏移量（a：23.207米）和y偏移量（b：19.969米）。

2.1.2. 填寫校正參數

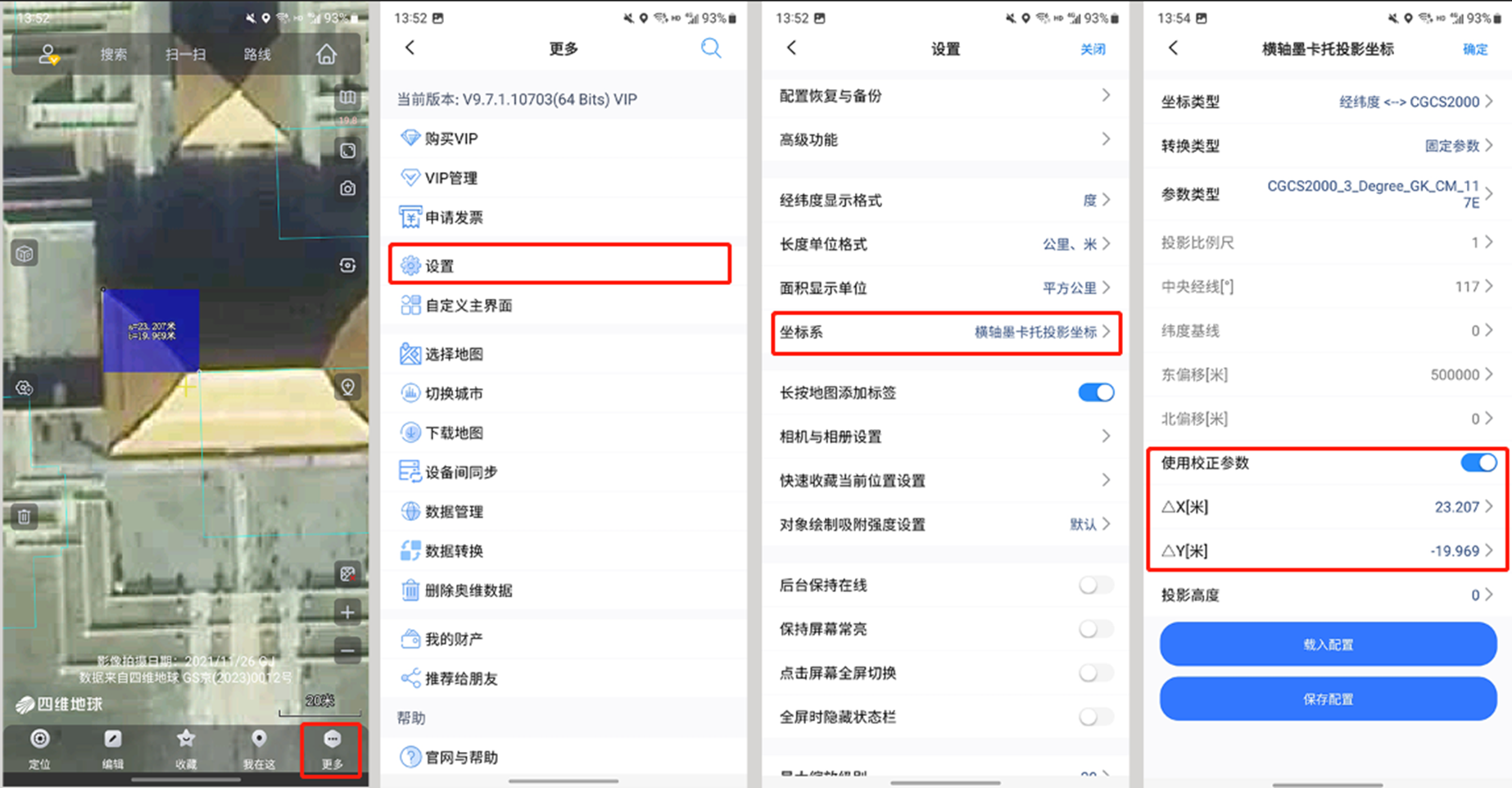

點擊【更多】，點擊【設置】，點擊【系統坐標系】，點擊設置，進入［橫軸墨卡托投影坐標設置］頁面。

坐標類型及參數的設置保持不變，勾選【使用校正參數】，填寫△X和△Y。

★說明：向西偏移，△X加負號；向東偏移，△X為正；向北偏移，△Y量為正；向南偏移，△Y加負號。

設置完成后，點擊【確定】。

重新導入CAD文件。

如下圖所示，設置校正參數后，再次導入數據基本與影像底圖吻合。

2.2整體移動

導入數據的偏移，通常是整體偏移，因此可以使用移動的方法將數據整體移動到準確的位置。

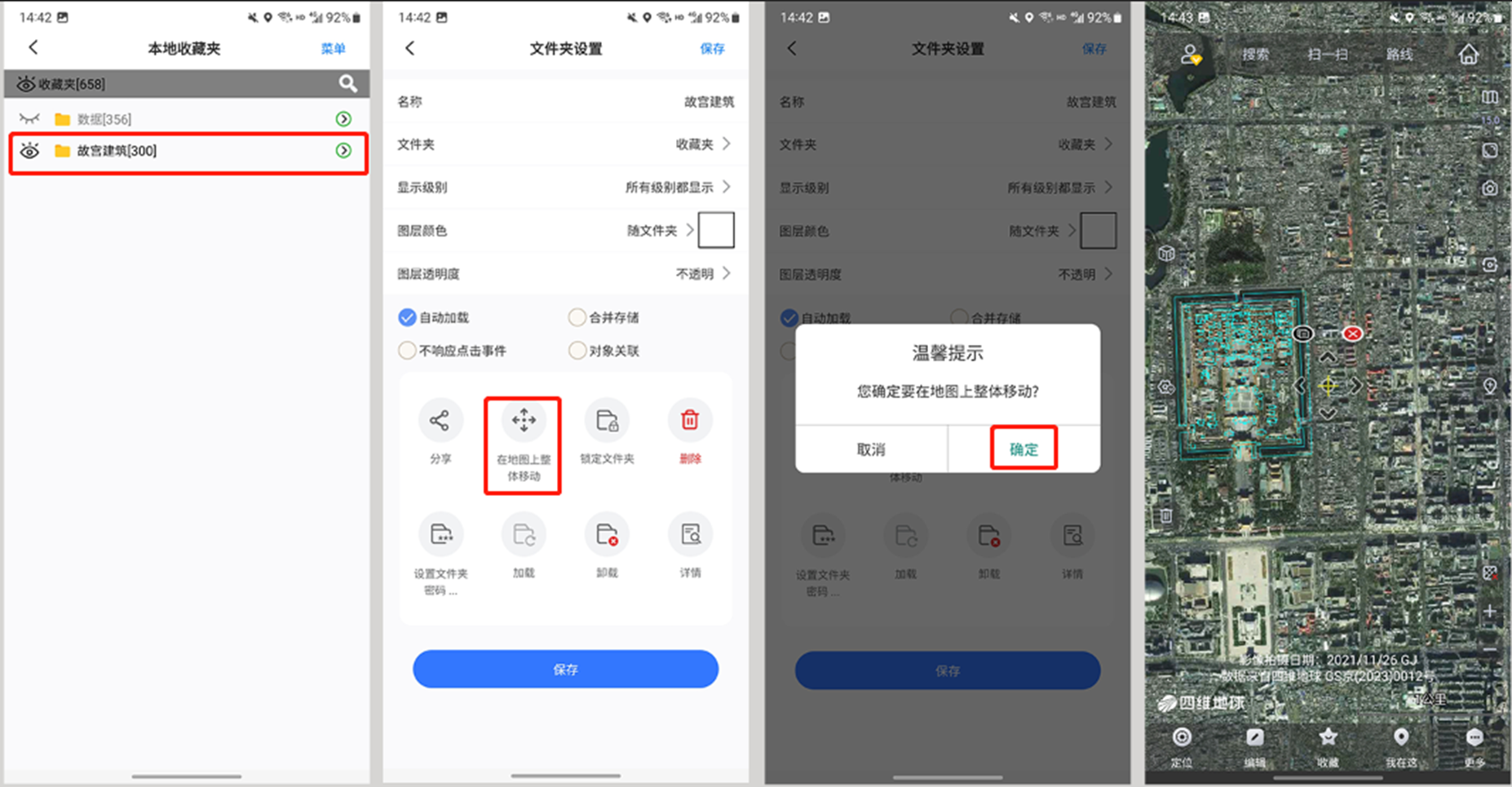

在收藏夾中點擊文件夾右側的按鈕，進入文件夾設置頁面，點擊【在地圖上整體移動】，提示“您確定要在地圖上整體移動？”，點擊確定，在地圖上會出現“上下左右”操作按鈕。

通過放大，縮小，移動地圖等操作可將操作面板的“圓圈”按鈕移動到參照對象處。

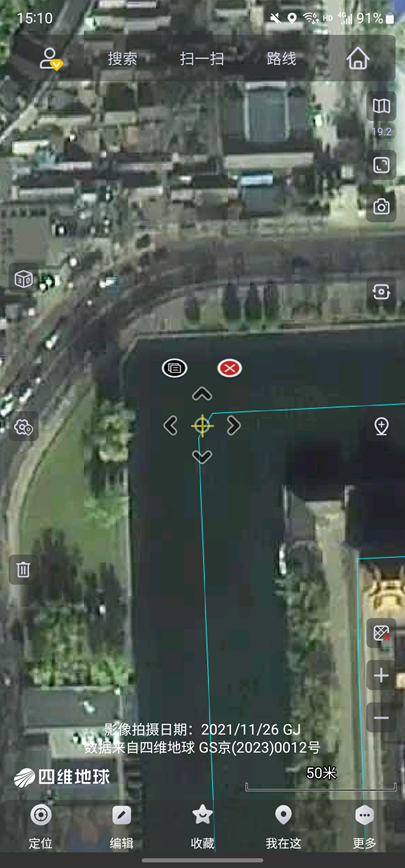

如下圖中的“箭頭”標識所示，該圖應整體向上方移動才能和影像底圖吻合。

點擊“上、下、左、右”方向按鈕，可向上、向下、向左、向右移動數據；

點擊中心的“圓圈”按鈕，可整體拖動數據。

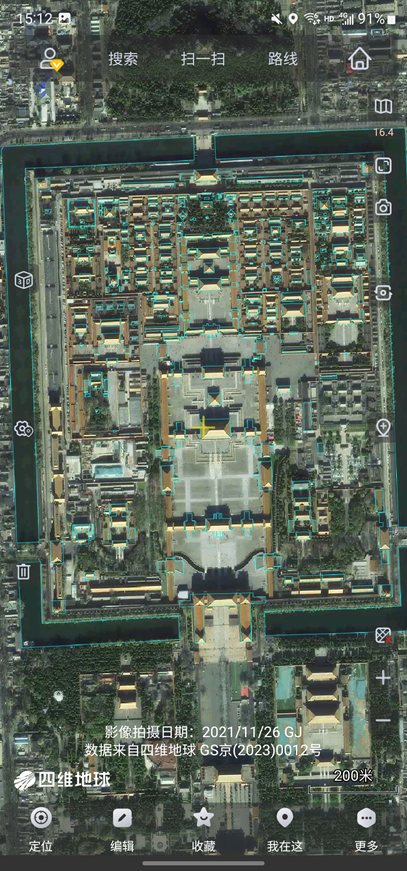

如下圖所示，通過整體移動數據，已達到和影像底圖基本吻合的效果。
